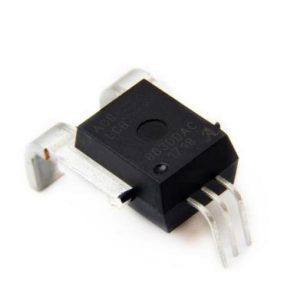

آی سی های سنسور جریان ACS773LCB-100B شرکت Allegro™ راه حل های اقتصادی و دقیق برای سنجش جریان AC یا DC فراهم می کند.

کاربردهای معمولی شامل کنترل موتور، تشخیص بار و مدیریت، منبع تغذیه و کنترل مبدل DC به DC، کنترل اینورتر و تشخیص خطای جریان اضافه می شوند.

آی سی ACS773LCB-100B از یک مدار هال خطی دقیق و کم افست با مسیر هدایت مسی بسیار بالا تشکیل می شود. جریان اعمال شونده از طریق این مسیر مسی، میدان مغناطیسی ایجاد می کند که آی سی هال آن را به یک ولتاژ متناسب تبدیل می کند. دقت دستگاه به واسطه نزدیکی کامل سیگنال مغناطیسی به مبدل هال بهینه سازی می شود. ولتاژ خروجی دقیق و متناسب توسط آی سی BiCMOS Hall با افست کم، آماده می شود.

وقتی یک افزایش جریان از مسیر مسی که برای نمونه برداری است عبور می کند (بین ترمینال ۴ و ۵) دستگاه در خروجی دارای شیب مثبت (>VCC/ 2) است. مقاومت داخلی این مسیر ۱۰۰ µΩ است که باعث اتلاف کم توان می شود.

ضخامت زیاد هادی مسی امکان پایداری دستگاه را در شرایط جریان های بیش از حد بالا فراهم می کند.  پایانه های مسیر رسانا به صورت الکتریکی از سیم های سیگنال ایزوله است. این قابلیت به خانواده IC های سنسور جریان ACS773 اجازه می دهد تا برای استفاده در کاربردهایی که نیاز به ایزولاسیون الکتریکی دارند مورد استفاده قرار گیرند.
این قطعات قبل از ارسال از کارخانه کاملاً کالیبره می شوند. خانواده ACS773 بدون سرب (Pb) است. همه سرب ها با قلع ۱۰۰% مات اندود می شوند. بنابراین هیچ سربی در داخل قطعه وجود ندارد.
