Description

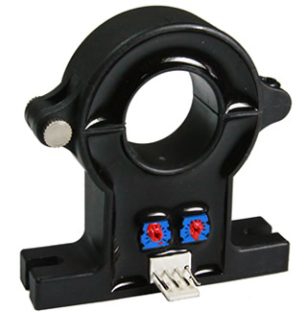

ترانسدیوسر جریان CS500EK1 چیست؟
ترانسدیوسر جریان CS500EK1 یک نوع ترانسدیوسر الکتریکی است که برای اندازه‌گیری جریان الکتریکی استفاده میشود. این ترانسدیوسرها به طور معمول در سیستم‌های توزیع برق، اندازه‌گیری و مانیتورینگ جریان‌های بزرگ الکتریکی مورد استفاده قرار می‌گیرند.
عملکرد ترانسدیوسر جریان الکتریکی به این صورت است که جریان الکتریکی ورودی از درون حلقه‌ای از جنس فرو مغناطیسی می‌گذرد. این حلقه فرو مغناطیسی باعث ایجاد یک جریان الکتریکی در ترانسدیوسر میشود که در خروجی ترانسدیوسر به یک مقدار قابل اندازه گیری تبدیل میشود که معمولاً به صورت میلی‌آمپر یا آمپر یا ولتاژ است. این سیگنال خروجی سپس برای اندازه‌گیری و کنترل جریان‌ها استفاده میشود.
ترانسدیوسرهای جریان الکتریکی به دلیل دقت بالا، عملکرد قابل اعتماد و امکان اندازه‌گیری جریان‌های بزرگ برق به صورت ایزوله، در بسیاری از پروژه های صنعتی و توزیع برق استفاده میشوند.
کاربردهای ویژه ترانسدیوسر کلمپی سری CS500EK1 چیست؟
ترانسدیوسر کلمپی (Clamp-On CT) CS500EK1 یک نوع ویژه از ترانسدیوسرهای جریانالکتریکی است که بدون نیاز به قطع و وصل کردن مدارهای برق، قادر به اندازه‌گیری جریان‌های برق AC و یا DC است. این نوع ترانسدیوسرها دارای کاربردهای ویژه‌ای هستند که شامل موارد زیر میشود:
- اندازه‌گیری جریان الکتریکی بدون قطع مدار: یکی از کاربردهای اصلی ترانسدیوسرهای کلمپی این است که به کاربران اجازه می‌دهد تا جریان‌های برق AC و یا DC را بدون نیاز به قطع و وصل کردن مدارها اندازه‌گیری کنند. این ویژگی مخصوصاً در مواردی که نمی‌توان مدارها را قطع کرد، مانند محیط‌های صنعتی یا تجاری، بسیار مفید است.
- استفاده در محیط‌های خطرناک: ترانسدیوسرهای کلمپی معمولاً برای استفاده در محیط‌هایی که احتمال وقوع حوادث الکتریکی و شوک الکتریکی وجود دارد، مناسب هستند. زیرا این ترانسدیوسرها به کاربران اجازه می‌دهند تا بدون نیاز به تماس مستقیم با مدارهای برق، جریان‌ها را اندازه‌گیری کنند.
- استفاده در اندازه‌گیری‌های موقتی: ترانسدیوسرهای کلمپی برای اندازه‌گیری‌های موقتی جریان‌ها و نظارت بر مصرف برق در مواردی مانند تعمیرات و نگهداری، آزمایش‌ها و اندازه‌گیری‌های موقتی در محیط‌های صنعتی و تجاری استفاده میشوند.
بنابراین، ترانسدیوسرهای کلمپی به عنوان یک ابزار اندازه‌گیری جریان الکتریکی برق AC یا DC بدون نیاز به قطع و وصل کردن مدارها در محیط‌های مختلف، کاربردهای ویژه‌ای دارند و برای موارد خاصی مانند اندازه‌گیری‌های موقتی یا استفاده در محیط های خطرناک بسیار مناسب هستند.
| Electrical characteristics | ||||||||
| CS500EK1 | CS400EK1 | CS300EK1 | CS200EK1 | CS100EK1 | CS050EK1 | Type | ||
| IPN | A | ۵۰۰ | ۴۰۰ | ۳۰۰ | ۲۰۰ | ۱۰۰ | ۵۰ | Primary nominal input current |
| IP | A | ۱۰۰۰~±۰ | ۸۰۰~±۰ | ۶۰۰~±۰ | ۴۰۰~±۰ | ۲۰۰~±۰ | ۱۰۰~±۰ | Measuring range of primary current |
| VOUT | V | ۴±۱% | Nominal output voltage | |||||
| VC | V | ±۱۵~±۱۲(±۵%) | Supply voltage | |||||
| IC | mA | VC=±۱۵V <25 | Current consumption | |||||
نکات فنی مهم :
این سنسورها با ولتاژهای خروجی ۴ یا ۵ ولت بر طبق نیاز مشتری طراحی و تولید میشوند. دقت قرائت جریان الکتریکی در آنها معمولا بهتر از ۱ درصد میباشد.
ولتاژ تغذیه خانواده ی سنسور جریان CS500EK1 با توجه به دو طرفه بودن جهت جریان الکتریکی در برخی از تجهیزات (مثلا در باتری خانه ها که باتری ها میتوانند در جهت شارژ و دشارژ جریان کشی داشته باشند) بصورت دوبل (۱۲+۱۲ -)در نظر گرفته شده است. در صورت هرگونه ابهام در خصوص چگونگی برقدار کردن، میتوانید با شماره های درج شده در سایت تماس حاصل فرمایید.
جهت کسب اطلاعات فنی بیشتر می توانید فایل برگه ی اطلاعات را مطالعه فرمایید.
