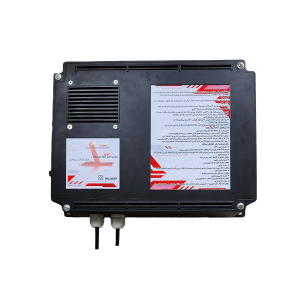

دستگاه WALLUPS V1 1.5KVA یک یو پی اس لاین اینتراکتیو است، که با داشتن تمامی ویژگی های یک یو پی اس معمولی، قابلیت روشن شدن خودکار در صورت متصل شدن برق شهر و همچین توانایی جذب جریان های برگشتی بار سلفی را دارد.

بهترین گزینه برای تامین برق اضطراری

کاربردهای یو پی اس دیواری:

برای تامین تغذیه دستگاههایی مانند خانه هوشمند، دزدگیر، دوربین مداربسته، کرکره برقی، درب ریموتی

و حتی تغذیه سوییچ شبکه، مودم و کامپیوترهای دائم کار بسیار مناسب می باشد.

ویژگی های یو پی اس دیواری:

• خروجی شبه سینوسی با پیک ولتاژ ۳۱۰ ولتی
• اندازه گیری RMS ولتاژ خروجی در هر لحظه توسط دستگاه و تصحیح آنی.
• کنترل اتومکاتیک فن. روشن شدن فن با میزان جریان خروجی و دما به صورت هوشمند رابطه دارد.
• کنترل دمای ماسفت ها
• کنترل ولتاژ باطری
• کنترل جریان خروجی ماکسیمم خروجی ۴ آمپر (توان خروجی ۹۰۰ وات و توان راکتیو ۱٫۵Kva)
• روشن شدن وشارژ خودکار باطری
• محافظت ولتاژ، در صورتی که ولتاژ خروجی از بازه ۲۵۰و۱۸۰ تجاوز کند دستگاه به حالت یو پی اس می رود.

دوعدد باطری در داخل دستگاه قرار دارد که ۱۲ ولت ۹ آمپر می باشند، همچنین ویدیوی تست این دستگاه در اینستا گرام گروه مهندسی انجی با ای دی ENGI.group قرار گرفته است.

برای ورود به اینستا گرام ما اینجا کلیک کنید.

ضمانت:

تا ۷ روز ضمانت مرجوعی

۱۸ ماه ار تاریخ فاکتور خرید ضمانت تعمیر مدارات یوپی اس

۶ ماه از تاریخ فاکتور خرید ضمانت  باطری ها

دستورالعمل راه اندازی دستگاه:

برای روشن کردن دستگاه، ابتدا باطری ها را متصل کنید.

(۲عدد باطری ۱۲ ولت به صورت سری دقت کنید احتمال خرابی دستگاه در صورت اتصال با پلاریته اشتباه)

سوییچی که داخل دستگاه قرار دارد را روی حالت روشن (۱) قرار دهید، سپس برق شهر را به ورودی AC متصل کنید.

با این کار دستگاه روشن شده ۳ ثانیه در حالت UPS کار می کند و اگر ولتاژ برق شهر مشکلی نداشته باشد به حالت نرمال میرود.

درصورت قطع بودن برق شهر می توانید با فشردن شاسی فشاری که درداخل دستگاه تعبیه شده، دستگاه را روشن کنید.

راهنمای هشدارها و خطاهای دستگاه:

۱-هشدار وضعیت UPS:

بازر هر ۵ ثانیه یک بار بوق می زند و نشانگر UPS هر ۲٫۵ ثانیه یک بار خاموش می شود.

با بالارفتن جریان خروجی مدت روشن بودن نشانگرUPS کاهش پیدا کرده(زمان خاموش بودن ثابت)تا اثر میزان بار را نمایش دهد.

۲-هشدار اضافه بار :

نشانگر UPS هر ۱٫۵ ثانیه ۰٫۵ ثانیه روشن می ماند.

۳-هشدار کاهش باطری:

نشانگر UPS هر ۲ ثانیه ۰٫۵ ثانیه روشن است.

بازر هر ۰.۵ بوق می زند.

۴-هشدار خرابی:

نشانگرError به صورت ممتد روشن، بازر به صورت ممتد روشن، درصورتی که ولتاژ خروجی تامین نشود این خطا ظاهر میگردد.

۵-هشدار حالت نرمال:

نشانگر Normal به صورت ممتد روشن میگردد.

۶-هشدار خالی بودن باطری:

نشانگر Normal کامل روشن، نشانگر Error کامل روشن

۷-هشدار بالا بودن دما:

نشانگر UPS 0.35 ثانیه خاموش و ۰٫۴ ثانیه روشن،نشانگر Error 0.5 ثانیه خاموش و۱ثانیه روشن،بازر هر دو ثانیه یک ثانیه روشن

برای اطلاعات بیشتر در اینستاگرام ما ویدیوی مربوط به تست UPS را ببینید و یا  به بخش آموزش مقاله مراجعه کنید.

برای دانلود دیتاشیت اینجا کلیک کنید.Datasheet
